Ứng dụng Giải pháp hệ thống quản lý năng lượng Acrel IoT tại một số nhà máy của Malaysia

1. Kịch bản ứng dụng

Khách hàng cần thu thập dữ liệu tiêu thụ năng lượng cơ bản và tải nó lên hệ thống quản lý để họ có thể theo dõi dữ liệu từ xa và thời gian thực bằng máy tính của họ.

2. Lựa chọn kỹ thuật

2.1 Điện áp định mức của mạch giám sát 3 pha là 415Vac LL trong khi dòng định mức dưới 80A AC, do đó lựa chọn thiết bị đo sẽ là đồng hồ đo năng lượng 3 pha ADL400 với giao tiếp RS485 của giao thức MODBUS-RTU

2.2 Sau khi thảo luận với khách hàng, nhà máy có vùng phủ sóng và tín hiệu WiFi 4GHz ổn định và nguồn điện 220Vac được ưu tiên sử dụng.Vì vậy, đối với các bộ phận cổng, chúng tôi chọn AWT100-WiFi sở hữu chức năng phát sóng tự động có thể dễ dàng điều chỉnh sau này với ADL400 tiếp theo.Ngoài ra, AWT100-WiFi được ghép nối với mô-đun nguồn AWT100-POW. Ngoài ra, vì AWT100-WiFi có tính năng ngược dòng của WiFi 2,4GHz sử dụng MODBUS-RTU qua giao thức TCP và xuống của RS485 sử dụng giao thức MODBUS-RTU để được ghép nối với ADL400 cho dữ liệu tiêu thụ năng lượng được tải lên máy chủ đám mây và cuối cùng là Hệ thống IoT.

2.3 Đối với giai đoạn dự án thử nghiệm, máy chủ đám mây được khuyến khích sử dụng máy chủ đám mây của công ty chúng tôi đã được thuê trên Amazon để tiết kiệm ngân sách của khách hàng trong giai đoạn thử nghiệm.

2.4 Theo yêu cầu, Hệ thống quản lý năng lượng IoT sẽ là hệ thống thích hợp nhất và có thể cung cấp bản dùng thử miễn phí 3 tháng để sử dụng thử nghiệm.

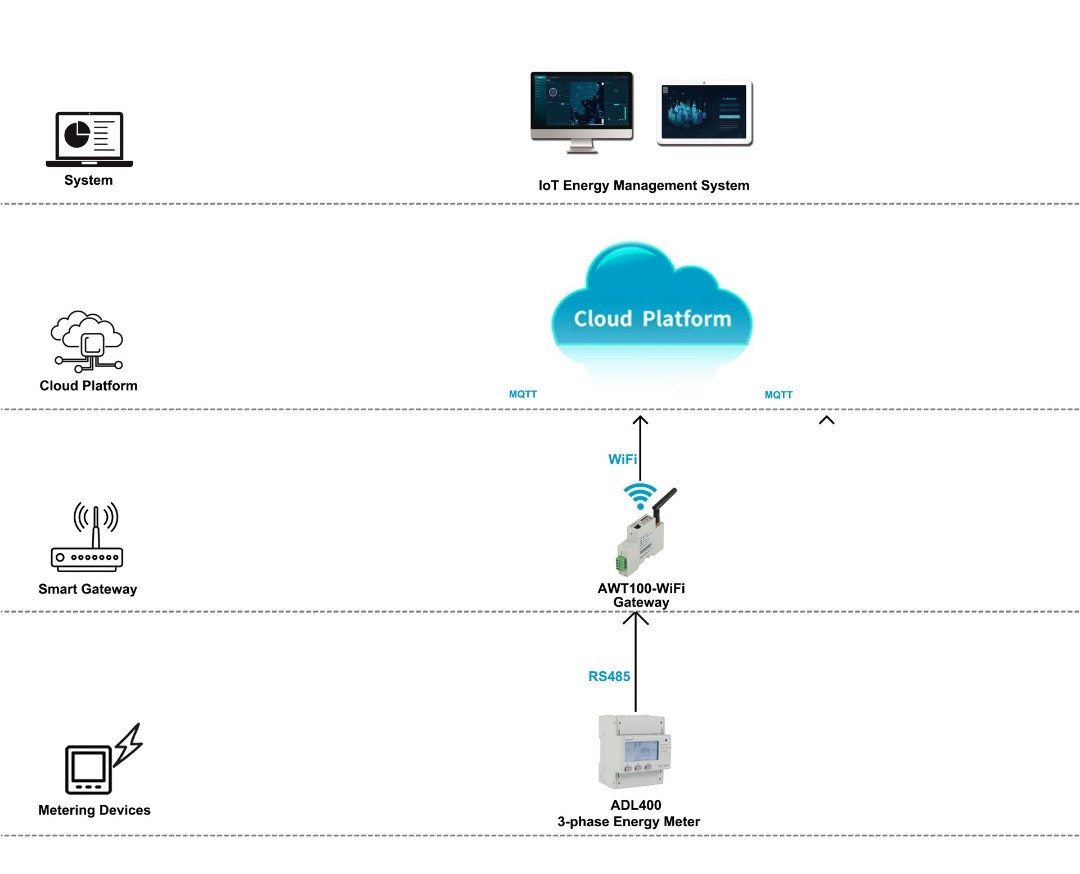

3. Cấu trúc giải pháp dự án thí điểm

4. Lập kế hoạch sau khi Dự án thí điểm

Nếu dự án thí điểm được chứng minh là thành công, kế hoạch sau này sẽ như sau:

4.1 Giải pháp dịch vụ lưu trữ đám mây: Xem xét về chi phí toàn diện của việc thuê máy chủ đám mây và số lượng mạch giám sát, việc triển khai Hệ thống quản lý năng lượng IoT trên đám mây nên được kết hợp với dịch vụ lưu trữ.Trong tình huống này, khách hàng không cần phải trả tiền thuê máy chủ đám mây và sẽ sử dụng máy chủ đám mây của riêng chúng tôi.Ngoài ra, đối với phần cứng của giải pháp này, không cần thực hiện thay đổi giống như trong cấu trúc giải pháp dự án thí điểm.Khách hàng chỉ cần đặt thêm đồng hồ năng lượng 3 pha ADL400 và có thể ghép nối AWT100-WiFi gateway theo số lượng yêu cầu tiếp theo.

4.2 Giải pháp dịch vụ mua ngoài tại địa phương: Nếu yêu cầu từ khách hàng về an toàn và bảo mật dữ liệu cao hơn nhiều.Dịch vụ mua ngoài của Hệ thống quản lý năng lượng IoT để được ghép nối với Máy chủ cục bộ sẽ là lựa chọn tốt nhất.Tuy nhiên, giải pháp cần thay đổi nhiều về phần cứng như.Đầu tiên, việc triển khai máy chủ cục bộ cần phải được ghép nối với bộ chuyển mạch công nghiệp và bộ lưu điện.Thứ hai, đối với đồng hồ đo năng lượng, ADL400 vẫn được khuyên dùng hơn vì mô-đun đặc biệt, đồng hồ đo năng lượng đa mạch ADF400L với giao tiếp Ethernet tích hợp sẽ không tiết kiệm nhiều ngân sách khi áp dụng hệ thống dây 3 pha thông qua kết nối trực tiếp thay vì qua CTs .Cuối cùng, cần phải thay đổi cổng từ AWT100-WiFi thành AWT100-CE hoặc Aport100 theo số lượng yêu cầu tiếp theo.

5. Cấu trúc giải pháp giai đoạn muộn （Chỉ dành cho giải pháp cục bộ）
