Ứng dụng của rơ le dòng dư dòng ASJ trong xây dựng điện của các tòa nhà

Trừu tượng:Với tốc độ phát triển kinh tế của đất nước tôi ngày càng được đẩy mạnh, đời sống của người dân cũng không ngừng được nâng cao, mức tiêu thụ điện của người dân không ngừng tăng lên.Cuộc sống cũng đã sản sinh ra những nguy hiểm tiềm ẩn lớn hơn.Trong kỹ thuật điện tòa nhà nếu xảy ra sự cố rò rỉ sẽ ảnh hưởng đến sinh hoạt và đe dọa tính mạng của người dân.Vì vậy, cần phải áp dụng công nghệ chống rò rỉ và bổ sung các thiết bị chống rò rỉ vào hệ thống kỹ thuật điện để giảm nguy cơ điện giật cho công nhân xây dựng một cách bình tĩnh và hiệu quả.

Từ khóa: rò rỉ điện;sự thi công;điện giật

0 ： Tổng quan

Đối với việc thi công điện của các tòa nhà, có rất nhiều yếu tố có thể gây mất an toàn cho công trình điện.Tóm lại, chúng chủ yếu bao gồm: Đối với dự án ren, ống dẫn mỏng và số lượng dây lớn dẫn đến biên độ trong ống nhỏ và bề mặt tản nhiệt không đủ.Ngoài ra, chất lượng kỹ thuật của nhân viên thi công thấp, không thể thi công theo đúng bản vẽ.Nguy cơ này là đẩy nhanh tốc độ lão hóa của lớp cách điện dây dẫn và giảm tuổi thọ của công trình.Tác nhân ăn mòn không được lau sạch, quá trình đóng cắt không cắt đứt dây pha, thậm chí dây pha nối vào trụ ren của nắp đèn.Việc lắp đặt ổ cắm làm thay đổi vị trí của dây pha và dây trung tính, sự cố đấu dây của dây pha phía trên và dây trung tính là những sự cố an toàn thường gặp trong công tác đấu dây.Nhiều công nhân đang thi công dễ bị tê liệt.Tại các cơ sở đặt catheter, đầu phun của catheter bằng kim loại không được xử lý, để lại nhiều gờ ở đầu phun.Những gờ kim loại này là một mối nguy lớn về an toàn: những gờ này trong quá trình thi công luồn dây điện Rất dễ làm đứt lớp cách điện của dây, và hậu quả là không thể tưởng tượng được.Một khi xảy ra sự cố, bật lửa sẽ gây chập mạch và mất điện, khó sửa chữa, nặng hơn có thể gây cháy nổ.Trong quá trình thi công hệ thống chống sét.Các phương pháp dẫn truyền khác nhau.Một số sử dụng thép tròn mạ kẽm, và một số sử dụng bốn cốt thép chính của cột kết cấu để đặt dọc theo tường hoặc bên trong cột.Nếu lỡ hàn trong quá trình thi công, nó cũng sẽ để lại nguy cơ mất an toàn lớn.Hậu quả là: lỡ hàn hoặc lỡ hàn thép tròn, rất có thể dây dẫn xuống sẽ bị mất vai trò thích hợp và hệ thống chống sét sẽ không thể thực hiện chức năng bình thường.

1 ： Nguyên tắc ứng dụng công nghệ chống rò rỉ trong kỹ thuật điện tòa nhà

（1） Về nguyên tắc bảo vệ nối đất.Điểm trung tính của hệ thống hạ áp của kỹ thuật điện tòa nhà nói chung không được nối đất nên trong quá trình vận hành bình thường của hệ thống phải nối đất vỏ kim loại của thiết bị điện, vỏ kim loại của thiết bị cung cấp điện cũng phải được nối đất. căn cứ.Nội dung cụ thể bao gồm các khía cạnh sau: thứ nhất, thiết bị điện di động, thiết bị điện di động, đế kim loại, vỏ, máy biến điện áp và các thiết bị điện khác, thiết bị truyền tải phải được nối đất;thứ hai, xăng, dầu diesel và các két kim loại khác Vỏ thân phải được nối đất;thứ ba, trong công trường, các đường ray thang máy, giàn giáo, cần trục cẩu, cột buồm, ... cao hơn 20 cm cũng phải được nối đất;thứ tư, hộp phân phối điện và bảng phân phối điện, bệ làm việc của Thợ hàn,… cũng phải được nối đất.Thứ năm, trong công trường cần đặt hai hoặc nhiều điểm nối đất trên tời điện, giàn cẩu, cần trục tháp và các đường ray khác.Đặc biệt đối với các mối nối đường ray, phải tiến hành xử lý kết nối điện, và điện trở của nút phải được kiểm soát trong phạm vi 4 ôm.Nếu có thanh trượt tiếp đất trong đường chạy, cần phải kết nối hiệu quả thanh trượt tiếp đất với đường ray thông qua dây nối.Thứ sáu, vỏ và giá đỡ bằng kim loại của thiết bị điện trên cột đường dây phải được nối đất.

（2） Về nguyên tắc bảo vệ bằng không.Trong quá trình thi công điện thông thường của các tòa nhà, các bộ phận tiếp xúc không tích điện của một số thiết bị điện cũng cần được bảo vệ nối không, bao gồm các khía cạnh sau: Thứ nhất, khung kim loại của bảng phân phối điện và bảng điều khiển cần được bảo vệ bằng không bảo vệ kết nối;Thứ hai, các phương tiện truyền dẫn như thiết bị điện phải được bảo vệ chống kết nối bằng không;thứ ba, vỏ kim loại như máy biến áp, máy phát điện, công cụ chiếu sáng, dụng cụ điện và vỏ kim loại tụ điện cũng phải được bảo vệ chống kết nối bằng không.Thứ tư, các giá đỡ kim loại, vỏ kim loại của công tắc, vỏ kim loại của tụ điện trong các cực đường dây cũng phải được nối với bảo vệ bằng không;Thứ sáu, vỏ kim loại của các thiết bị trong phòng điện của công trường, cửa kim loại của bộ phận mang điện, lan can cũng cần được nối Không bảo vệ.

（3） Nguyên tắc hợp tác thi công lắp đặt điện tòa nhà.Trong quá trình xây dựng công trình, nhân viên lắp đặt xây dựng và nhân viên thi công phối hợp chặt chẽ và hợp tác với nhau trong nhiều thủ tục và loại hình công việc khác nhau nhằm cải thiện môi trường xây dựng, cố gắng hết sức để không hư hỏng, không ném đá, không hư hỏng và đạt được một -thời gian đúc khuôn thi công càng nhiều càng tốt.Nếu là công trình đơn lẻ thì cần hoàn thiện bởi đơn vị thi công xây dựng dân dụng và đơn vị lắp đặt điện tòa nhà.Đơn vị thi công xây dựng dân dụng chuẩn bị thủ tục thi công theo từng hạng mục, hai bên phối hợp với nhau để đưa ra phương án và kế hoạch thi công khoa học, hợp lý. đóng vai trò quan trọng trong quá trình xây dựng.Vì vậy, khi đơn vị thi công xây dựng công trình cần xem xét các vấn đề có thể phát sinh trong quá trình thi công và các vấn đề liên quan của nghiệp vụ lắp đặt điện tòa nhà, dành đủ thời gian lắp đặt điện để tạo điều kiện thi công tốt.

2.Các biện pháp chống rò rỉ điện tòa nhà hiện đại

（1） Những nơi cần lắp đặt thiết bị chống rò rỉ.Môi trường của các công trường xây dựng hầu hết là phức tạp và có nhiều loại vật liệu xây dựng được sử dụng.Trong một số môi trường vận hành thiết bị ẩm ướt, cần phải lắp đặt các biện pháp chống rò rỉ.Các thiết bị cần được di chuyển thường xuyên cùng với sự phát triển của kết cấu tòa nhà.Nhiều thiết bị đầu cuối nguồn điện chỉ là tạm thời và việc lắp đặt thiết bị bảo vệ chống rò rỉ thường bị bỏ qua, điều này đe dọa nghiêm trọng đến tính mạng của người vận hành.An toàn và tiến độ ổn định của toàn bộ dự án.Các thiết bị điện gần vật liệu dễ ăn mòn, dễ cháy nổ cần tăng cường các biện pháp đảm bảo an toàn.Tùy theo cấu trúc của các trang web khác nhau mà lựa chọn các phụ kiện có chức năng phù hợp.Nó không được phép dừng đột ngột trong khi hoạt động.Việc thiết kế thiết bị chặn yêu cầu tốc độ hợp lý, và cần tăng cường vị trí đặt các thiết bị báo động.Việc phân bố các dây dẫn điện trong các tòa nhà rất phức tạp, các mặt cắt cắt ngang nhau có nguy cơ gây ra nhiệt độ cao và cháy nổ.Trong thiết kế sơ đồ chống rò rỉ, cần xem xét các vấn đề như báo động hàng rong và đảm bảo rằng hệ thống chiếu sáng khẩn cấp được cấp điện để đảm bảo vận hành an toàn, nâng cao chất lượng an toàn của tòa nhà và đầu tư thuận lợi cho toàn bộ dự án. nền tảng tốt.

（2） Lựa chọn dòng điện hoạt động của bộ chống rò rỉ.Dòng điện làm việc của bộ chống rò rỉ của một thiết bị điện đơn lẻ lớn hơn bốn lần hoặc hơn dòng điện rò đo được trong quá trình hoạt động bình thường;dòng điện làm việc của thiết bị chống rò trong đường dây phân phối lớn hơn 2,5 lần dòng điện rò đo được trong quá trình hoạt động bình thường, đồng thời phải đảm bảo dòng điện rò của thiết bị điện có dòng điện rò lớn nhất là 4 lần so với dòng điện rò rỉ trong quá trình hoạt động bình thường.Khi bảo vệ toàn bộ mạng, dòng điện hoạt động của nó phải gấp đôi dòng điện rò đo được.Đồng thời, dòng điện làm việc định mức của thiết bị chống rò rỉ phải có nhiễu nhất định để đáp ứng yêu cầu tăng của thiết bị điện và giảm điện trở của cách điện mạch điện theo thời gian.Cũng như các biện pháp bảo vệ nhiệt độ theo mùa, dòng điện rò rỉ tăng lên.

（3） Ứng dụng của bộ bảo vệ chống rò rỉ bốn cực và hai cực.Tiêu chí về an toàn điện và các yêu cầu cơ bản là hạn chế tối đa số lượng tiếp điểm, cực và các điểm đấu nối của các thiết bị điện.Điểm kết nối cố định của mạch điện và điểm kết nối di động của tiếp điểm công tắc,… dưới tác động của nhiều nguyên nhân khác nhau sẽ gây ra tai nạn do dẫn điện kém.Đặc biệt đối với dây trung tính trong mạch ba pha, nguy hiểm do nó dẫn điện kém càng nghiêm trọng.Đó là do khi dây trung tính dẫn điện kém thì thiết bị vẫn chạy, ẩn chứa nhiều nguy hiểm không dễ tìm ra.Nếu tải ba pha mất cân bằng nghiêm trọng, điều này sẽ làm cho điện áp ba pha cũng có xu hướng mất cân bằng nghiêm trọng, sau đó làm cháy thiết bị một pha, vì vậy cần hạn chế tăng tiếp điểm trên trung tính dòng càng nhiều càng tốt.

（4） Thực hiện liên kết đẳng thế.Liên kết đẳng thế là phương pháp kết nối thanh cái không bảo vệ và các đường ống kim loại hoặc thiết bị của đường ống HVAC của tòa nhà, đường ống dẫn khí đốt, đường ống dẫn nước và các đường ống kim loại khác bằng dây để cân bằng điện thế trong tòa nhà.Phương pháp này đặc biệt thích hợp với những nơi dễ cháy nổ.Đối với dòng 220V một pha, bộ chống rò chỉ có thể đóng vai trò bảo vệ tiếp điểm gián tiếp.Đồng thời, nó cũng ảnh hưởng đến tuổi thọ ngắn, tiếp xúc kém và các yếu tố khác gây ra bởi sự mài mòn của các bộ phận cơ khí và chất lượng không ổn định, dẫn đến những nguy hiểm tiềm ẩn như hỏng hóc khi vận hành.Nó không thể được sử dụng như một biện pháp bảo vệ hiệu quả một mình.Liên kết đẳng thế vẫn cần thiết để loại bỏ hoàn toàn sự xuất hiện của tia lửa điện và vòng cung giữa các bộ phận kim loại tiềm năng thấp và thiết bị rò rỉ hoặc mạch điện, do đó có hiệu quả tránh hỏa hoạn và các tai nạn an toàn khác.

（5） Các vấn đề cần chú ý khi sử dụng thiết bị bảo vệ chống rò rỉ

① Phối hợp dòng điện rò danh định của bộ bảo vệ chống rò rỉ

Trong bộ chống rò rỉ đất để bảo vệ phụ tải điện tại chỗ, dòng điện rò đất danh định IΔn1 phải thỏa mãn điều kiện IΔn1≤30mA;đối với bộ bảo vệ chống rò rỉ đất dùng cho bảo vệ đường dây chính hoặc nhánh, tiền đề của dòng điện rò đất danh định IΔn2 là IΔn2 ≥1,25IΔn1;Bộ bảo vệ chống rò rỉ cho đường trục chính hoặc bảo vệ đường trục chính, dòng điện tác động rò rỉ định mức IΔn3 của nó thường là 300mA, theo tiêu chuẩn tương ứng, điều kiện tiên quyết là 300mA≥IΔn3≥1,25IΔn2.Do đó, tóm lại, các điều kiện hoạt động của bộ chống rò rỉ có thể được tóm tắt là 300mA≥IΔn3≥1,25IΔn2, IΔn2≥1,25IΔn1, IΔn1≤30mA.

Phối hợp thời gian hoạt động danh định của thiết bị chống rò rỉ

Trước hết, theo các tiêu chuẩn liên quan trong "Quy định lắp đặt và vận hành thiết bị bảo vệ chống rò rỉ", sự khác biệt về thời gian hoạt động danh định của thiết bị bảo vệ chống rò rỉ đất cấp trên và cấp dưới là 0,2 giây. Là loại nhanh, giá trị danh định của bộ bảo vệ chống rò rỉ nối đất thời hạn sử dụng thường nhỏ hơn 0,1 giây. Và xếp hạng của bộ bảo vệ chống rò rỉ thứ cấp và thứ ba đã được mở rộng và giá trị mở rộng của chúng tương ứng là 0,2 giây và 0,4 giây. Ngoài ra, tính chất đặc biệt của thời gian trễ nghịch đảo của bộ bảo vệ chống rò rỉ được sử dụng. Ví dụ: giai đoạn đầu tiên nhỏ hơn giai đoạn thứ hai 0,1 giây và giai đoạn thứ ba phải thêm 0,2 giây. Cuối cùng, nếu bộ bảo vệ chống rò rỉ nối đất do địa điểm xây dựng lựa chọn là loại giới hạn thời gian nghịch đảo, bạn có thể sử dụng tiêu chuẩn hiện hành của Nhật Bản để làm tài liệu tham khảo. Nếu dòng điện rò là IΔn, thời gian tác động là từ 0,2 đến 1s; nếu dòng rò là 1,4IΔn, thì thời gian hoạt động là từ 0,1 giây đến 0,5 giây; nếu ldòng điện eakage là 4,4IΔn, thời gian tác động trong vòng 0,05s.

3. Tổng quan về sản phẩm

Ngắn mạch pha-pha thông thường có thể tạo ra dòng điện lớn, có thể được bảo vệ bằng công tắc.Tuy nhiên, sự cố rò rỉ dòng điện do cơ thể người bị điện giật và sự lão hóa đường dây và sự cố nối đất của thiết bị là do dòng điện rò rỉ gây ra.Dòng rò nói chung là Ở mức 30mA-3A, các giá trị này rất nhỏ nên các công tắc truyền thống không thể được bảo vệ, do đó phải sử dụng thiết bị bảo vệ hoạt động bằng dòng dư.

Rơ le dòng dư là một máy biến dòng dư để phát hiện dòng dư và trong các điều kiện quy định, khi dòng dư đạt hoặc vượt quá một giá trị nhất định, một hoặc nhiều tiếp điểm mạch đầu ra điện trong thiết bị điện sẽ mở và đóng.Chuyển đổi các thiết bị điện.

Dưới đây là ba tình huống rò rỉ phổ biến.

1. RCD độ nhạy cao với I △ n≤30mA phải được sử dụng để ngăn tiếp xúc trực tiếp và điện giật.

2.Độ nhạy trung bình RCD với I △ n lớn hơn 30mA có thể được sử dụng để ngăn ngừa điện giật do tiếp xúc gián tiếp.

3. Một RCD 4 cực hoặc 2 cực phải được sử dụng cho RCD chống cháy.

Đối với hệ thống CNTT, rơle dòng dư được sử dụng theo yêu cầu.Để ngăn cách điện của hệ thống bị suy giảm và như một biện pháp bảo vệ dự phòng lỗi thứ cấp, tùy theo loại dây dẫn, biện pháp bảo vệ tương tự như hệ thống TT hoặc TN được áp dụng.Đầu tiên, một thiết bị giám sát cách điện nên được sử dụng để dự đoán sự cố.

Đối với hệ thống TT, nên sử dụng rơle dòng dư.Vì khi xảy ra sự cố chạm đất một pha, dòng sự cố rất nhỏ và khó ước tính.Nếu không đạt đến dòng hoạt động của công tắc, một điện áp nguy hiểm sẽ xuất hiện trên vỏ.Lúc này dây N phải đi qua máy biến dòng dư.

Đối với hệ thống TN-S, có thể sử dụng rơle dòng dư.Cắt lỗi nhanh chóng và nhạy bén hơn để cải thiện độ an toàn và độ tin cậy.Lúc này, đường dây PE không được đi qua máy biến áp, và đường dây N phải đi qua máy biến áp, và không được nối đất lặp lại.

Đối với hệ thống TN-C, không thể sử dụng rơle dòng dư.Bởi vì dây PE và dây N được tích hợp, nếu dây PEN không được nối đất nhiều lần, khi vỏ được cấp điện, dòng điện vào và ra máy biến áp bằng nhau, và ASJ từ chối dịch chuyển;nếu dây PEN được nối đất nhiều lần, một phần của dòng điện một pha sẽ chạy vào phần nối đất lặp lại.Sau khi đạt đến một giá trị nhất định, ASJ bị trục trặc.Cần phải biến đổi hệ thống TN-C thành hệ thống TN-CS, hệ thống này giống như hệ thống TN-S, sau đó nối máy biến dòng dư vào hệ thống TN-S.

4.Giơi thiệu sản phẩm

Rơ le dòng dư dòng ASJ của Acrel Electric có thể đáp ứng việc bảo vệ các điều kiện rò rỉ nêu trên, và nó có thể được sử dụng cùng với công tắc hành trình từ xa để ngắt nguồn điện kịp thời nhằm ngăn chặn tiếp xúc gián tiếp và hạn chế dòng điện rò rỉ.Nó cũng có thể được sử dụng trực tiếp như một rơ le tín hiệu để giám sát thiết bị điện.Nó đặc biệt thích hợp cho việc bảo vệ an toàn tiêu thụ điện trong trường học, tòa nhà thương mại, xưởng sản xuất, chợ, doanh nghiệp công nghiệp và khai thác mỏ, đơn vị phòng cháy chữa cháy trọng điểm quốc gia, tòa nhà thông minh và cộng đồng, tàu điện ngầm, hóa dầu, viễn thông và các cơ quan quốc phòng.

Các sản phẩm dòng ASJ chủ yếu có hai phương pháp cài đặt.Dòng ASJ10 là loại lắp đặt trên thanh ray.Sự xuất hiện và chức năng được hiển thị trong bảng sau:

Dòng ASJ20 được gắn bảng, hình thức và chức năng được hiển thị trong bảng sau:

Sự khác biệt giữa rơle dòng điện dư loại xoay chiều và loại A là: Rơle dòng điện dư loại xoay chiều là loại rơle dòng điện dư có thể đảm bảo ngắt dòng điện xoay chiều dư hình sin được đặt đột ngột hoặc tăng từ từ.Nó chủ yếu theo dõi các tín hiệu dòng điện xoay chiều hình sin.Rơ le dòng dư loại A là rơ le dòng dư có thể đảm bảo ngắt dòng điện xoay chiều hình sin dư và dòng điện một chiều xung dư được đặt đột ngột hoặc chậm và chủ yếu giám sát tín hiệu dòng điện xoay chiều hình sin và tín hiệu dòng điện một chiều xung.

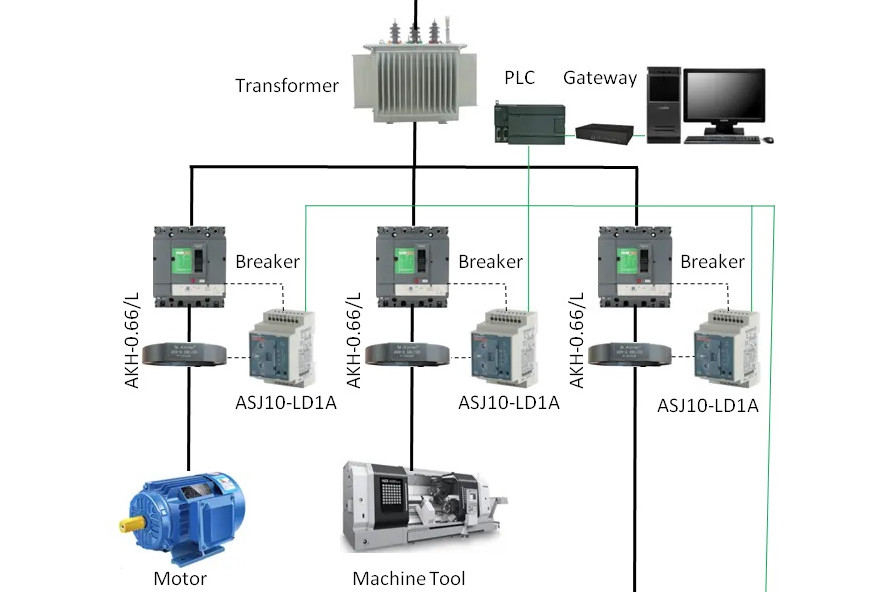

Các đầu nối dây cụ thể và hệ thống dây thông thường của thiết bị như sau:

5.Sự kết luận

Trong các tòa nhà hiện đại về điện, việc sử dụng thiết bị chống rò rỉ có thể giúp người dân tránh bị điện giật một cách hiệu quả, đồng thời có thể nhắc nhở người sử dụng thực hiện các biện pháp bảo vệ cần thiết kịp thời.Các sản phẩm rơ le dòng dư dòng ASJ có thể giám sát dòng điện rò rỉ trong mạch, khi dòng điện rò rỉ đạt hoặc vượt

Người giới thiệu

[1] Fei Song.Nghiên cứu về Công nghệ chống rò rỉ trong kỹ thuật điện xây dựng [J].Công nghệ và Ứng dụng Vật liệu Xây dựng, 2016, 000 (003): 14-16.

[2] Sổ tay hướng dẫn thiết kế và ứng dụng Microgrid dành cho doanh nghiệp.2020,6

[3] Kai Hu.Phân tích công nghệ chống rò rỉ trong thi công kỹ thuật điện công trình [J].Cửa và Windows, 2017 (2).

[4] Ping Yuan.Nói về ứng dụng của bảo vệ chống rò rỉ trong an toàn điện [J].Khu công nghệ cao Trung Quốc, 2017 (23): 130-131.

[5] Zhiyong Zhao, v.v.Nói về công nghệ chống rò rỉ trong xây dựng cơ điện [J].Tầm nhìn Khoa học và Công nghệ, 2017.

Về tác giả: Jianguo Wu, nam, đại học, Acrel Co., Ltd., hướng nghiên cứu chính là giám sát cách điện và giám sát dòng dư, Email: zimmer.wu@qq.com, mobile phone: 13524474635
