June 6, 2023

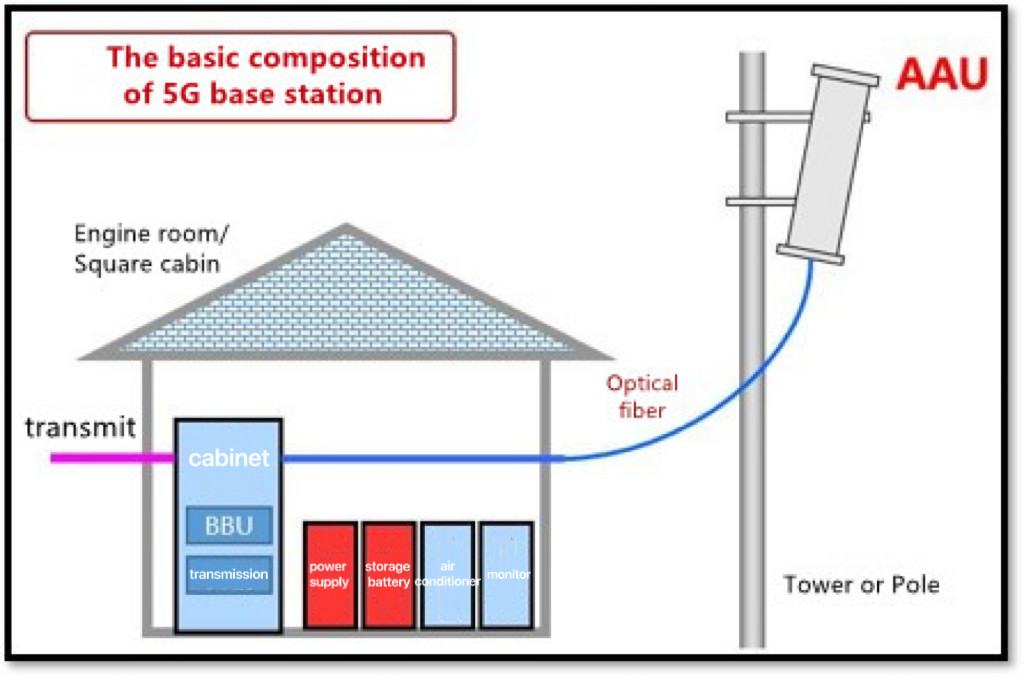

Nói chung, các trạm gốc 5G chủ yếu bao gồm BBU+AAU
Phòng trạm cơ sở:chủ yếu được trang bị máy thu phát tín hiệu, thiết bị giám sát, thiết bị chữa cháy, thiết bị cấp điện và thiết bị điều hòa không khí.
Giám sát trạm gốc thường áp dụng cấu trúc ba cấp: trạm chính giám sát trung tâm, trung tâm điều khiển phụ và vị trí trạm gốc.
Cácgiám sáttrung tâmchịu trách nhiệm giám sát và quản lý tất cả các thiết bị điện của trạm gốc và môi trường phòng trong toàn bộ mạng lưới giám sát.
Trung tâm điều khiển phụchịu trách nhiệm giám sát và quản lý máy điều hòa không khí được cấp nguồn và môi trường phòng trạm gốc trong một khu vực nhất định của mạng giám sát.
Vị trí trạm cơ sởchỉ chịu trách nhiệm thu thập dữ liệu và kiểm soát thiết bị nguồn và thiết bị môi trường phòng trạm gốc trong một trạm gốc di động cụ thể.
Scấu trúc củabaseSnhà gaĐ.ynamicemôi trườngmgiám sátShệ thống:
Có 2 loại vị trí trạm gốc (loại tất cả trong một; loại chính-phụ), thu thập và kiểm soát dữ liệu từ thiết bị nguồn (điện lưới, động cơ diesel, UPS, ắc quy, v.v.) và thiết bị môi trường phòng ( nhiệt độ và độ ẩm, ngâm nước, phát hiện khói, v.v.)
Sơ đồ hệ thống giám sát phân phối điện trạm cơ sở:
Sơ đồ cấu trúc liên kết giám sát mức tiêu thụ năng lượng của trạm cơ sở：
Giám sát phân phối nguồn AC trạm cơ sở
- Hộp phân phối nguồn AC：
Lựa chọn sản phẩm:
|
Đồng hồ đo đường ray din ba pha một vòng ADL400 |
|
Giám sát nguồn điện và động cơ diesel Nguồn điện AC/DC 85-265V Truy cập trực tiếp 80A hoặc truy cập CT 5A Giao tiếp RS485 |
|
Đồng hồ đo đường ray din ba pha một vòng ADW300 |
|
Giám sát nguồn điện và động cơ diesel Nguồn điện AC/DC 85-265V Lên đến 660V 5A truy cập trực tiếp 4DI&2DO Giao tiếp RS485 |
|
Máy đo nhúng vòng lặp đơn AMC96L-E4 |
|
Giám sát nguồn điện và động cơ diesel Nguồn điện AC/DC 85-265V Lên đến 660V 5A truy cập trực tiếp 4DI&2DO Giao tiếp RS485 |
|
Máy đo không dây nhúng nhiều vòng AMC300L |
|
Giám sát nguồn điện & động cơ diesel & điều hòa không khí & chiếu sáng, v.v. Nguồn điện AC/DC 85-265V Tối đa 18 truy cập một pha hoặc 6 truy cập ba pha 4 DI thụ động & 2DO & 2 DI hoạt động Giao tiếp RS485 |
|
Đồng hồ đo đường ray din nhiều vòng DTSD1352-4S |
|
Giám sát nguồn điện & động cơ diesel & điều hòa không khí & chiếu sáng, v.v. Nguồn điện AC/DC 85-265V Tối đa 12 truy cập một pha hoặc 4 truy cập ba pha Truy cập CT mức mA (đầu pha lê) 4 DI thụ động & 1DO & 2 DI hoạt động Giao tiếp RS485 |
|
Đồng hồ đo đường ray din nhiều vòng AMC200 |
|
Giám sát nguồn điện & động cơ diesel & điều hòa không khí & chiếu sáng, v.v. Nguồn điện AC/DC 85-265V Tối đa 24 truy cập một pha hoặc 8 truy cập ba pha Truy cập CT mức mA (đầu pha lê) 4 DI thụ động & 2DO & 2 DI hoạt động 4 đo nhiệt độ NTC, 1 nhiệt độ và độ ẩm Giao tiếp RS485 |
Giám sát phân phối nguồn DC trạm cơ sở
- Tủ Chuyển Đổi Nguồn Điện
Lựa chọn sản phẩm
|
máy đo đường ray Din AMC16L-DETT |
|
Giám sát chung & Di động & Viễn thông & Unicom & Broadcast và các thiết bị liên lạc khác Nguồn DC -48V Truy cập vòng lặp tối đa 6 DC Đầu ra 0-5V hiện tại Truy cập cảm biến Hall Với đầu ra ±12V để cấp nguồn cho cảm biến Hall Giao tiếp RS485 |
|
máy đo đường ray Din DJSF1352-RN |
|
Giám sát chung & Di động & Viễn thông & Unicom & Broadcast và các thiết bị liên lạc khác Bộ nguồn DC24V/48Vor AC/DC85-265V Truy cập vòng lặp DC tối đa 2 Đầu ra 0-5V hiện tại Cảm biến Hall hoặc truy cập shunt 75mV Với đầu ra ±12V để cấp nguồn cho cảm biến Hall Giao tiếp RS485 |
|
Đồng hồ đo không dây đường ray din nhiều vòng AMC200 |
|
Giám sát chung & Di động & Viễn thông & Unicom & Broadcast và các thiết bị liên lạc khác Nguồn điện một chiều -48V Truy cập vòng lặp tối đa 12 DC 4 Đo nhiệt độ NTC 1 nhiệt độ và độ ẩm Với đầu ra ±12V để cấp nguồn cho cảm biến Hall Giao tiếp RS485 |
|
Cảm biến Hall hiện tại AKHC |
|
Dự án tái thiết áp dụng loại hình mở Dự án mới áp dụng loại hình khép kín đầu ra 0-5V Nguồn điện ±12V |
