Mô tả sản phẩm

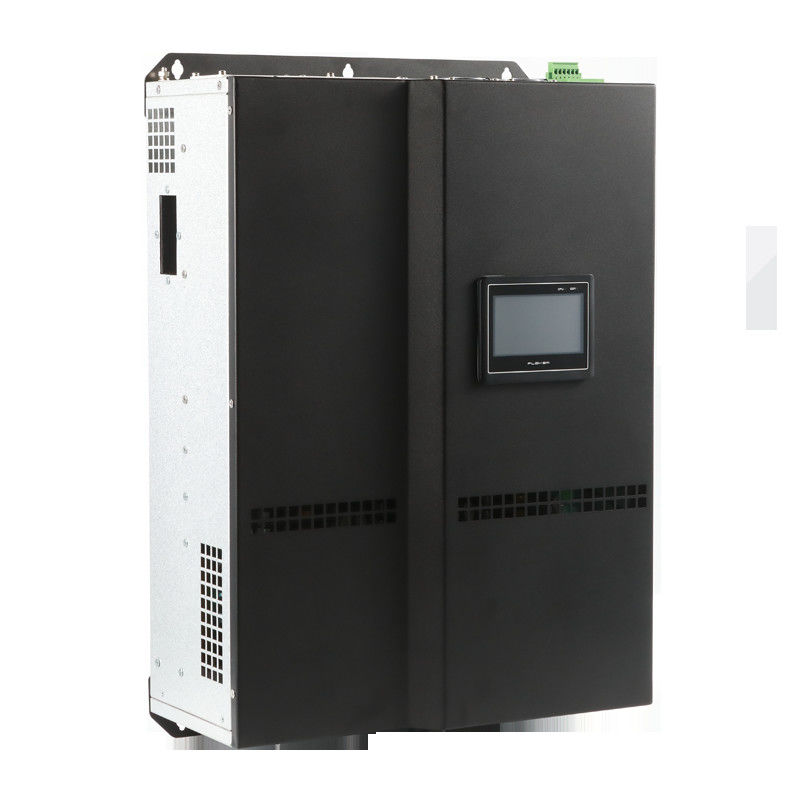

ANAPF: Bộ lọc năng lượng hoạt động

Các dạng sóng điện áp và dòng điện lý tưởng trong hệ thống điện là sóng sinus với tần số 50 Hz, tuy nhiên,các ứng dụng rộng rãi của thiết bị điện không tuyến tính (như thyristor công suất cao), biến tần, UPS, nguồn điện chuyển mạch, lò tần số trung gian, đèn tiết kiệm năng lượng, vv) tạo ra một lượng lớn dòng hài hòa bị biến dạng.Kết nối hiện tại hài hòa sẽ tạo ra điện áp hài hòa trên đường dâyPhân hủy chuỗi Fourier được thực hiện trên dòng biến dạng không theo hình xoắn ốc, trong đó thành phần có tần số giống như tần số điện là sóng cơ bản,và thành phần có tần số là một số nguyên nhân của tần số cơ bản là tần số hài hòaLoại "bẩn" hài hòa này có thể gây ra thiệt hại lớn cho lưới điện và người dùng, vì vậy quản lý hài hòa được gọi là một "dự án xanh".

Do sự phát triển của công nghệ điện tử điện năng, bộ lọc điện năng hoạt động (APF) bắt đầu mở rộng ứng dụng.,APF có phản ứng nhanh, có thể theo dõi và bù đắp thời gian thực cho mỗi âm thanh hài hòa, và có chức năng bù đắp cho âm thanh hài hòa,bù đắp điện phản ứng và cân bằng dòng ba phaĐồng thời, APF có những lợi thế không bị ảnh hưởng bởi hệ thống trở ngại, không có nguy cơ âm hưởng ẩn, hiệu quả bù đắp cao,và đã được sử dụng rộng rãi trong các hệ thống cung cấp điện của các ngành công nghiệp khác nhau.

Chức năng

Phương pháp bù đắp linh hoạt:Chỉ bù đắp cho các âm thanh hài hòa, bù đắp cho sức mạnh phản ứng duy nhất, bù đắp cho cả âm thanh hài hòa và sức mạnh phản ứng,có thể bù đắp cho 2-25th âm thanh hoặc bù đắp cho các âm thanh cụ thể;

Khả năng quản lý sự mất cân bằng ba giai đoạn;

Trả thù tuyến tính, Thời gian phản ứng ≤ 5 ms;

Giao diện tương tác con người-máy tính nhân bản, hiển thị thông tin chất lượng điện thời gian thực của hệ thống và hệ sinh học.Giao diện này có khả năng điều khiển thiết bị từ xa và dễ sử dụng;

Sử dụng IGBT nhập khẩu có mật độ điện năng cao và độ tin cậy cao;

Sử dụng hệ thống điều khiển kỹ thuật số DSP để phát hiện và tính toán tốc độ cao;

Với giao diện liên lạc từ xa, giám sát thời gian thực thông qua PC;

Thiết kế mô-đun tiêu chuẩn làm giảm thời gian thực hiện và tăng độ tin cậy và khả năng bảo trì.

Thời gian phản ứng

Thời gian phản ứng đầy đủ≤5ms,Thời gian phản ứng tức thời≤100μs

Tổng tỷ lệ bù công hài hòa

≥ 97%, tỷ lệ bồi thường độc lập thứ 3/5/7/9 ≥ 98%

Tự mất mát

≤ 2%

Hiệu quả

≥98%

Tần số chuyển đổi

20KHz

Các thông số kỹ thuật

Giao diện

Giao diện chính

Giao diện thông tin hệ thống

Giao diện thông tin lỗi

Giao diện thiết lập tham số

Đường dây

Mối liên hệ điển hình
