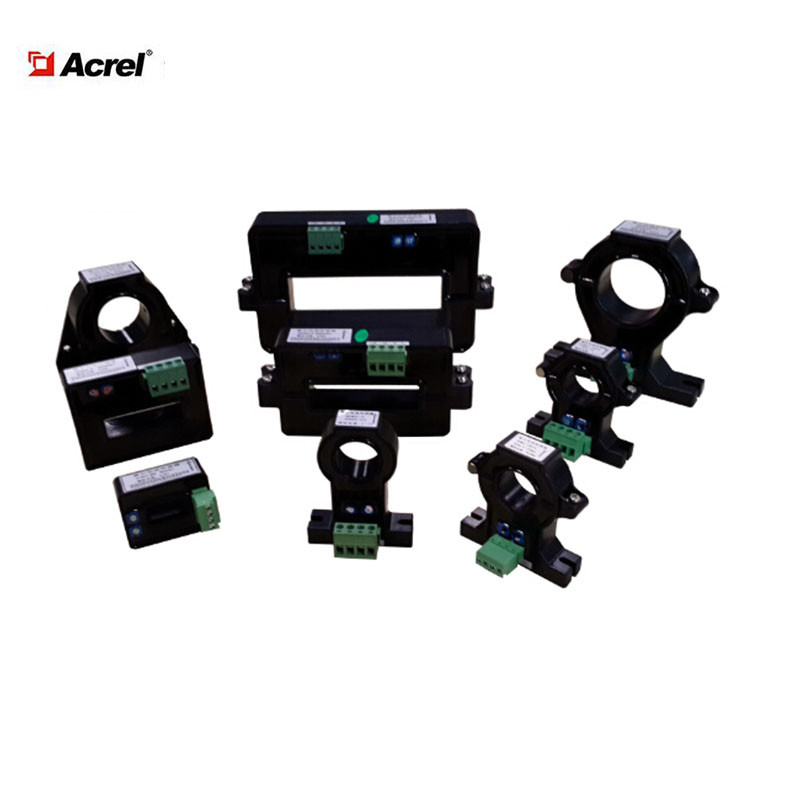

Acrel AHKC-BS AC DC Hall Effect Cảm biến dòng điện Bộ chuyển đổi tĩnh cho trình điều khiển động cơ
Người liên hệ : Dina Huang
Số điện thoại : 18761502682
WhatsApp : +8618761502682
Thông tin chi tiết |
|||
Sử dụng: | Hiện hành | Giai đoạn: | Độc thân |
---|---|---|---|
Cấu trúc cuộn: | Hình xuyến | Số cuộn: | Tự động chuyển đổi |
Tên sản phẩm: | Cảm biến dòng điện tách lõi | Định mức đầu vào hiện tại: | 0 ~ (50-500) A |
Đầu ra điện áp định mức: | 5v | Khẩu độ đo: | 20 mm |
Đầu ra: | 0-5V | Nguồn cấp: | ± 15V |
Sự chính xác: | Lớp 1 | Ứng dụng: | Màn hình hiện tại, pin, v.v. |
Đơn vị bán hàng: | Một vật thể | Kích thước gói đơn: | 20X15X20 cm |
Tổng trọng lượng đơn: | 1.000 kg | Loại gói: | Sản phẩm được đóng gói bằng màng bong bóng trong hộp các tông |
Điểm nổi bật: | Cảm biến dòng điện hiệu ứng Hall AHKC-E,Cảm biến dòng điện hiệu ứng Hall chia lõi 5V |
Mô tả sản phẩm
Hiệu ứng AHKC-E Hall chia vòng lặp mở cảm biến hiện tại
Chung
Cảm biến dòng điện Hall chủ yếu được sử dụng để cô lập và chuyển đổi AC, DC, xung và các tín hiệu phức tạp khác.Sau khi các tín hiệu được chuyển đổi theo Lý thuyết Hiệu ứng Hall, chúng có thể được thu nhận trực tiếp bởi AD, DSP, PLC, các thiết bị thứ cấp và các thiết bị khác.Cảm biến dòng điện Hall được ứng dụng rộng rãi để thu nhận và điều khiển phản hồi tín hiệu dòng điện trong giám sát dòng điện, ứng dụng pin, biến tần, quản lý năng lượng mặt trời, tủ dòng điện một chiều, truyền động động cơ DC, mạ điện, hàn, bộ biến tần, hệ thống điều khiển servo UPS.Chúng có tính năng phản hồi nhanh, phạm vi đo lường rộng, độ chính xác cao, khả năng quá tải mạnh, tuyến tính tốt và hiệu suất chống nhiễu tuyệt vời.
Nó có tính cách ly giữa chính và phụ lớpcủa cảm biến dòng AHKC-E series có thể được sử dụng để đo dòng điện một chiều, dòng điện xoay chiều và dòng điện xung.
1.Đo lường AC, DC, xung và dòng điện phức tạp khác
2.Kích thước gói nhỏ
3.Sự tiêu thụ ít điện năng
4. Dải đo mở rộng
1.Bộ truyền động tốc độ biến đổi AC
2.Các ứng dụng được cung cấp pin
3.Nguồn cung cấp năng lượng liên tục
4.Nguồn cung cấp cho ứng dụng hàn
Thông số |
Mục lục |
Đánh giá đầu vào hiện tại |
0 ~(50-500) A |
Điện áp đầu ra định mức |
± 5V / ± 4V |
Lớp chính xác |
1,0 |
Điện áp |
DC ± 15V (dao động cho phép ± 20%) |
Điện áp bù không |
± 20mV |
Chênh lệch điện áp |
≤ ± 1.0mV /℃ |
Tuyến tính |
≤0,2% FS |
Thời gian đáp ứng |
≤5us |
Băng thông |
0 ~20kHz |
Điện áp cách ly |
3.5kV / 50Hz / 1 phút |
Nhiệt độ hoạt động |
-40℃~85℃ |
Nhiệt độ bảo quản |
-40℃~85℃ |
Sự tiêu thụ |
≤0,5W |
+ Nguồn điện 15V—— + 15V
-15V —— nguồn cung cấp-15V (Lưu ý rằng cực dương và cực âm của nguồn điện không thể được kết nối ngược lại.)
NS —— NScực dương đầu ra ignal
G —— tiếp đất nguồn và cực âm cuối đầu ra tín hiệu
Lưu ý: Hệ thống dây cụ thể phụ thuộc vào số đầu cuối.của vỏ đối tượng.
