Hệ thống giám sát ắc quy Acrel H3G-TA để giám sát UPS
Người liên hệ : Dina Huang
Số điện thoại : 18761502682
WhatsApp : +8618761502682
| Số lượng đặt hàng tối thiểu : | 1 phần trăm | chi tiết đóng gói : | hộp |
|---|---|---|---|
| Thời gian giao hàng : | 5-8 ngày làm việc | Điều khoản thanh toán : | T/T |
| Khả năng cung cấp : | 5000pc / ngày |
| Nguồn gốc: | Trung Quốc | Hàng hiệu: | Acrel |
|---|---|---|---|
| Chứng nhận: | CE | Số mô hình: | ABAT100-S |
|
Thông tin chi tiết |
|||
| Độ ẩm tương đối: | 5%~95% | Độ mạnh áp suất khí quyển: | 80~110kPa |
|---|---|---|---|
| Nguồn cung cấp điện: | một chiều 24V | ||
| Làm nổi bật: | Mô-đun giám sát pin axit chì ABAT100-S,Trung tâm dữ liệu Mô-đun giám sát pin axit chì,Bệnh viện Mô-đun giám sát pin axit chì |
||
Mô tả sản phẩm
Hệ thống giám sát pin trực tuyến
Mô-đun thu ABAT100-HS
Hệ thống giám sát trực tuyến pin Acrel ABAT100 có thể cung cấp thông tin hoạt động pin như điện áp, kháng cự bên trong và nhiệt độ bên trong, bao gồm SOC và SOH,và có thể cung cấp cảnh báo sớm và cân bằng pin cho pin thất bại để đảm bảo thời gian dự phòng pin và kéo dài tuổi thọ pin. Hệ thống có chức năng giám sát, và dễ cài đặt, bảo trì và truy cập. Hệ thống chủ yếu bao gồm mô-đun giám sát pin đơn ABAT100-S, mô-đun giám sát pin nhóm ABAT100-C,Mô-đun thu thập ABAT100-HS và màn hình cảm ứng, v.v. báo động và dữ liệu thời gian thực có thể được truy vấn và các thông số có thể được thiết lập thông qua màn hình cảm ứng,và nền tảng giám sát có thể được chọn để nhận ra quản lý tập trung mạng.
Các mô-đun cho hệ thống giám sát pin axit chì
| Mô-đun sản phẩm | ||||||||||||||||||||||||||||
| Mô hình | Mô tả chức năng | |||||||||||||||||||||||||||
| ABAT100-HS | DC24V đầu vào, một để quản lý một nhóm pin, lên đến 120 pin trong một nhóm. | |||||||||||||||||||||||||||

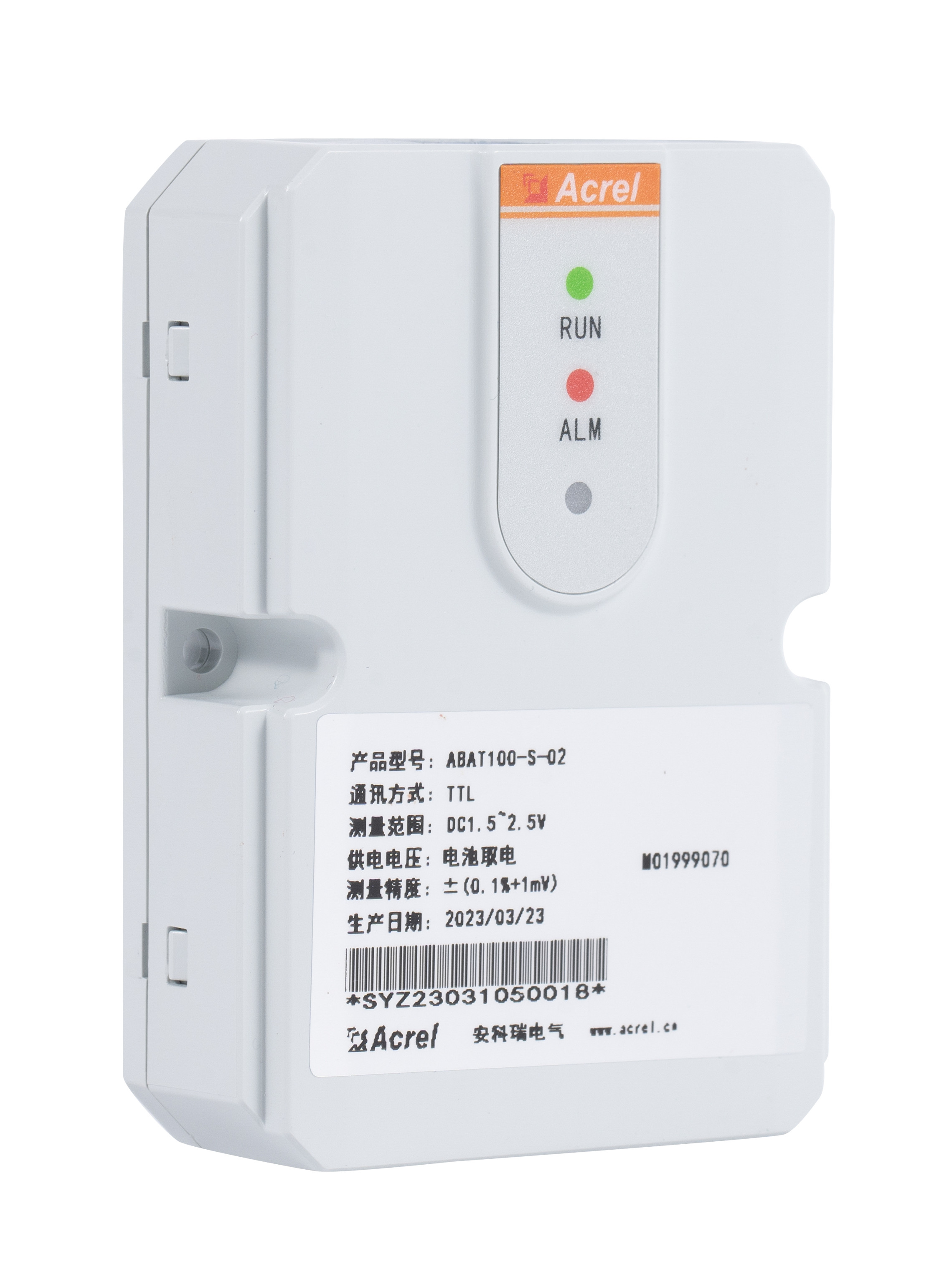

| ABAT100-S-02 | Theo dõi một pin 2V, theo dõi điện áp pin, kháng cự bên trong và âm nhiệt độ cuối cùng. |
|||||||||||||||||||||||||||
| ABAT100-S-06 | Theo dõi một pin 6V, theo dõi pin điện áp, kháng cự bên trong và âm nhiệt độ cuối cùng. |
|||||||||||||||||||||||||||
| ABAT100-S- 12 | Theo dõi một pin 12V, theo dõi điện áp pin, kháng cự bên trong và âm nhiệt độ cuối cùng. |
|||||||||||||||||||||||||||
| ABAT100-C | Theo dõi một dòng điện sạc/thả với nhiệt độ môi trường xung quanh với tối đa phạm vi dòng điện 1000A. |
|||||||||||||||||||||||||||
Cấu trúc
Các chức năng kỹ thuật
| Chức năng | Mô tả |
| Giám sát trực tuyến | Theo dõi trực tuyến 24 giờ một ngày, một pin cho mỗi mô-đun, theo dõi điện áp, kháng cự bên trong và nhiệt độ đầu cuối âm; |
| Đo độ chính xác cao | sai số đo kháng cự bên trong thấp đến 1%; |
| Xét nghiệm kháng cự bên trong pin | đo định kỳ tự động kháng cự bên trong của mỗi pin được điều khiển bởi bộ sưu tập; |
| Thiết kế năng lượng thấp | Nhập thủ công vào chế độ năng lượng thấp, S-module hút điện từ pin xuống 0,5mA; |
| Thiết kế chống tắc nghẽn | Thiết kế chống nhiễu cao, có thể chặn sự nhiễu sóng của UPS tần số cao công suất cao; |
| Giao thức liên lạc | giao thức MODBUS-RTU; |
| Phương pháp lắp đặt | Thiết bị gắn kết hoặc gắn kết kết dính; |
| Đèn chỉ số | Đèn LED màu đỏ và màu xanh lá cây, đèn xanh là đèn công suất, đèn đỏ là đèn chỉ số; |
Các thông số kỹ thuật
| Các thông số kỹ thuật | Mô tả | ||
| Môi trường làm việc |
Nhiệt độ hoạt động: -10°C-50°C; Độ ẩm tương đối: 5% ~ 95%; Cường độ áp suất khí quyển: 80 ~ 110kPa; |
||
| Khả năng giám sát | Một S-module giám sát một pin | ||
| Phạm vi giám sát | Pin 2V, 6V, 12V với công suất dưới 3000AH | ||
| Phạm vi đo và độ chính xác | Nội dung đo | Phạm vi áp dụng | Độ chính xác |
| Điện áp đơn | 2V, 6V, 12V | ± 0,1% | |
| Chống bên trong duy nhất | 5065535uΩ | (Cải cách) 1uΩ | |
| Nhiệt độ âm | -5°C+105°C | ± 1°C | |
|
Yêu cầu về năng lượng
|
trực tiếp từ pin được giám sát, hoạt động bình thường của mô-đun 2V với dòng hấp thụ 10mA, tối đa không quá 13mA, hoạt động bình thường của mô-đun 6V, 12V với dòng hấp thụ 5mA,tối đa không quá 7mA, các mô-đun hấp thụ hiện tại khác nhau là rất cao; | ||
| Bảo vệ | Khung đo lường và mạch điện với hai cấp độ bảo vệ, với bảo vệ kết nối ngược và cách ly quang; | ||
| Giao diện truyền thông | Cổng UART, hỗ trợ giao thức MODBUS | ||
| Khép kín chịu điện áp | 2000VAC | ||
| Trọng lượng | 90g | ||
Mạng lưới
Giải pháp mạng 1: Touch Screen Serial Port Acquisition Network Solution
Giải pháp mạng 2: Acrel EMS, Giải pháp mạng nền tảng EIOT:
Lưu ý:
ABAT100-HS: một người quản lý 1 nhóm pin, tối đa 120 pin trong một nhóm;
ABAT100-S-02/6/12: phát hiện pin 2/6/12V, cũng phát hiện điện áp pin, điện trở nội và nhiệt độ âm;
ABAT100-C: phát hiện 1 dòng điện sạc/thả và 1 nhiệt độ xung quanh, với phạm vi dòng điện tối đa 1000A;
Bức ảnh tại chỗ
