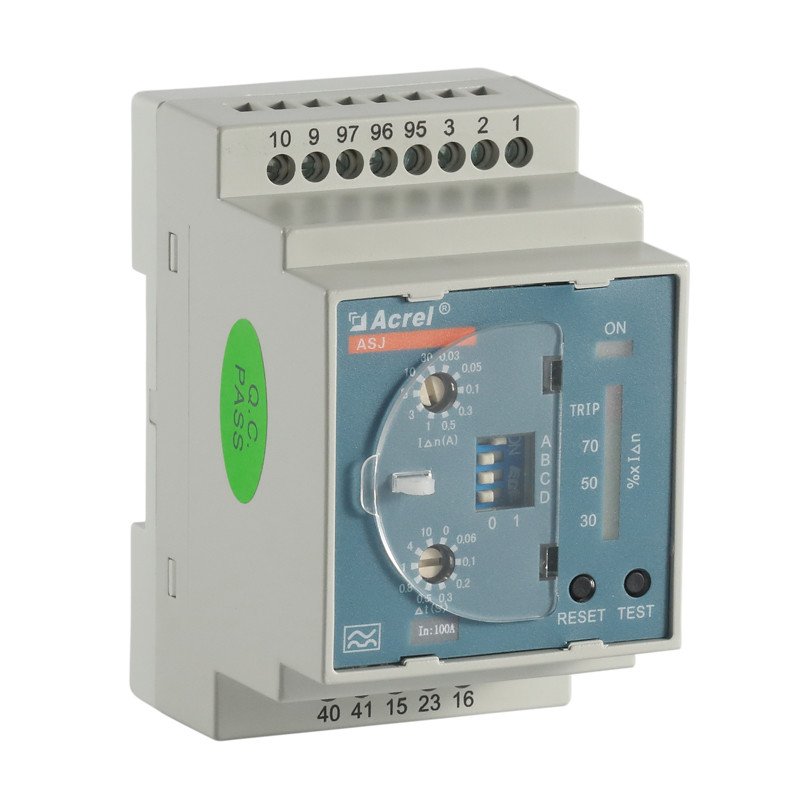

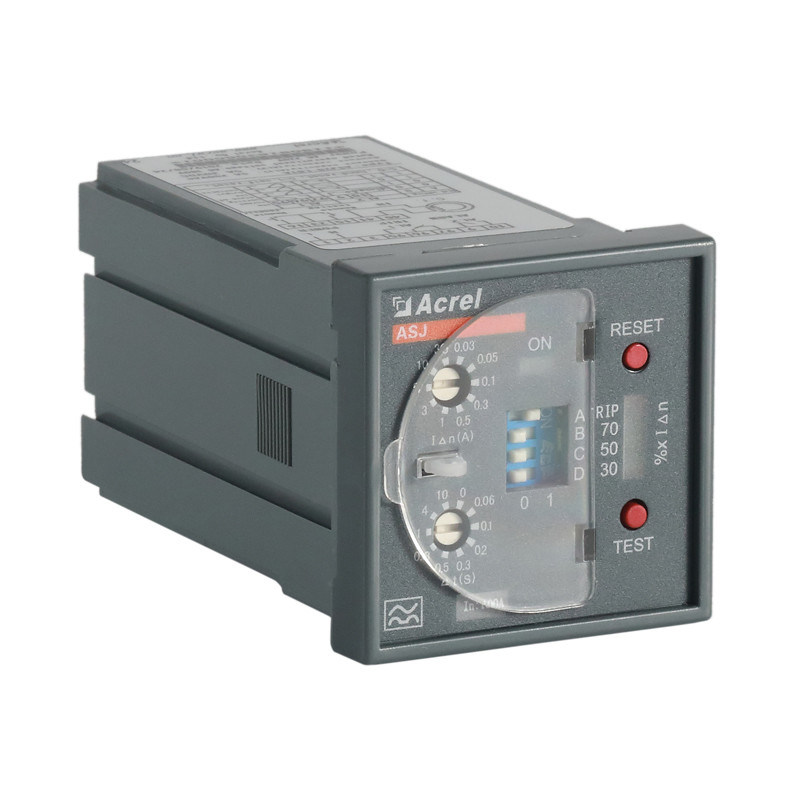

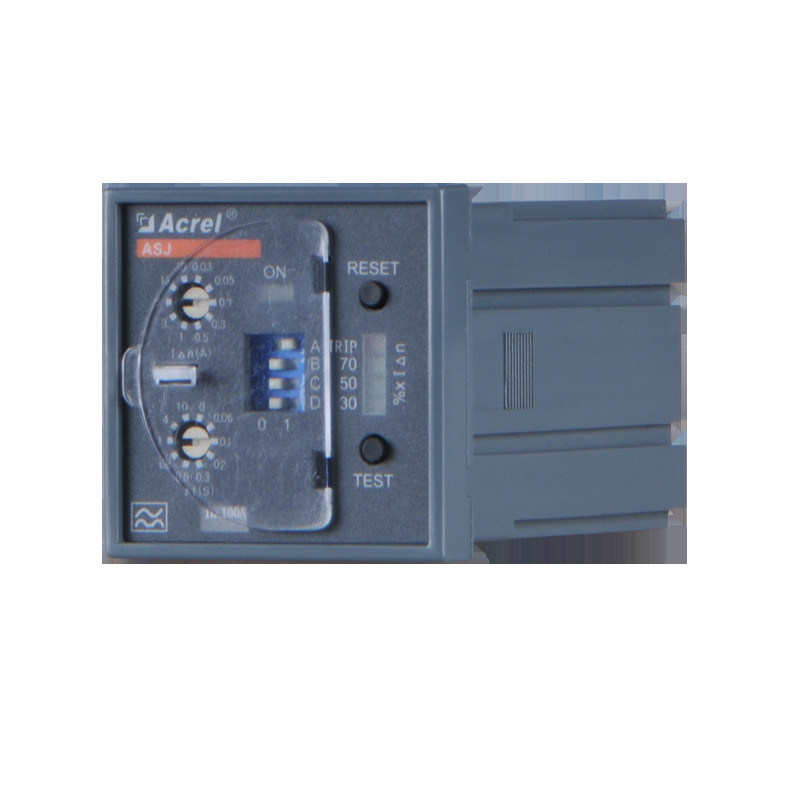

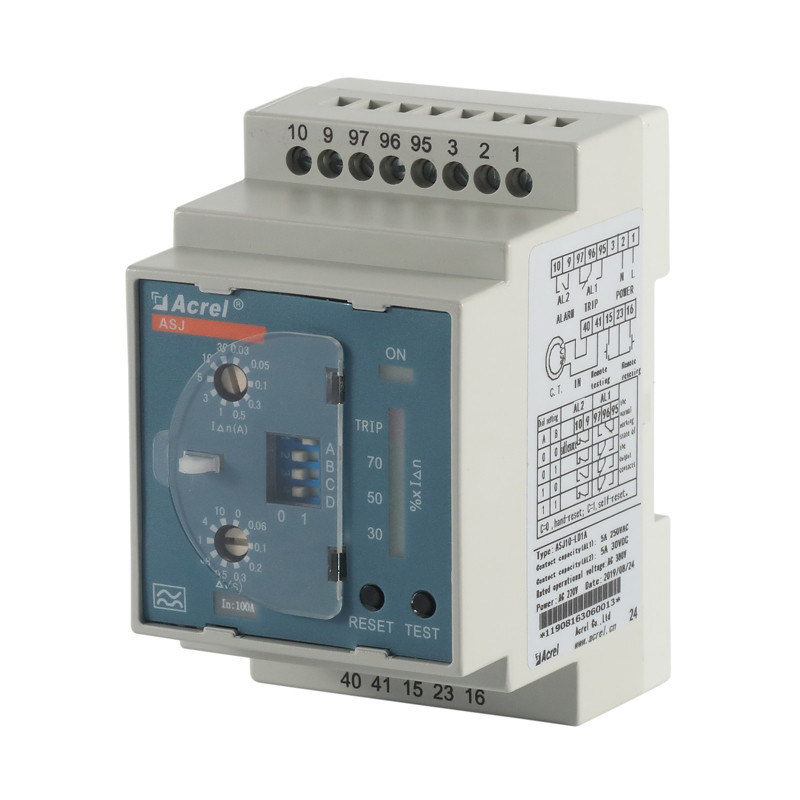

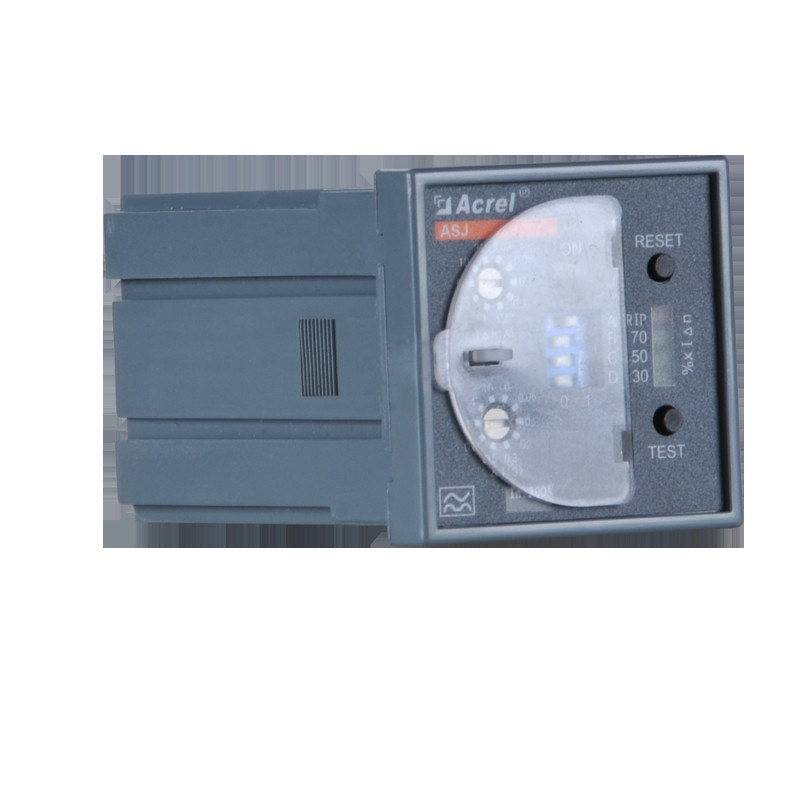

Acrel ASJ10-LD1A Rơle chống rò rỉ đất Din Rail 35mm

Mô tả sản phẩm

Rơ le tác động dòng dư dòng ASJ có thể kết hợp với bộ ngắt mạch điện áp thấp hoặc công tắc tơ điện áp thấp để tạo thành thiết bị bảo vệ dòng dư kết hợp, chủ yếu được áp dụng cho mạch phân phối hệ thống TT và TN với dòng điện xoay chiều 50Hz, điện áp định mức 400V trở xuống. Rơ le tác động dòng dư dòng ASJ được áp dụng trong bảo vệ lỗi nối đất cho mạch điện, nhằm ngăn ngừa hư hỏng thiết bị và tai nạn cháy nổ thiết bị điện do dòng điện lỗi đất gây ra, hơn nữa

Thông số:

Kích thước:

Đấu dây:

Mạng:

Ứng dụng:

Câu hỏi thường gặp:

Hỏi: Có thể luồn bao nhiêu dây qua một biến dòng dư?

Tôi có thể chỉ luồn một dây pha không? Tôi có thể chỉ luồn dây pha A, B, C qua cảm biến không?

Đáp: Trong hệ thống ba pha bốn dây, cần sử dụng 4 dây. Bạn không thể chỉ luồn một dây pha,

và A, B, C, N đều phải được luồn qua biến dòng dư. Cần chọn biến dòng phù hợp theo đường kính dây và dòng điện định mức tại chỗ.

Hỏi: Dây của hệ thống ba pha bốn dây rất dày. Có thể lắp một cảm biến đo cho mỗi pha, và luồn bốn dây thứ cấp của cảm biến qua các lỗ dây nhỏ. Sau đó kết nối với rơ le dòng dư không?

Đáp: Không khuyến khích. Theo kế hoạch này, tại thời điểm khởi động thiết bị công suất lớn và

thiết bị tần số cao, tổng vector dòng điện đo từ biến đo ba pha bốn dây không bằng không (đo trực tiếp là 0), điều này có thể

dễ dàng dẫn đến hoạt động sai và nhảy aptomat.

Hỏi: Có thể sử dụng biến dòng dư loại hở trong dự án cải tạo không?

Đáp: Đối với các dự án cải tạo, nếu đường kính dây dẫn nhỏ hơn 100mm, có thể sử dụng biến dòng dư loại hở. Không khuyến khích sử dụng biến dòng dư loại hở có khẩu độ lớn hơn, vì độ chính xác đo của cảm biến khẩu độ lớn kém.

Hỏi: Tại sao rơ le dòng dư lại tác động ngay khi được cấp nguồn?

Đáp: Lý do thứ nhất có thể là lỗi đấu dây; Lý do khác có thể là lựa chọn sản phẩm sai.

Hỏi: Sau khi ngắt nguồn rơ le dòng dư ASJ, aptomat sẽ nhảy. Nguyên nhân của hiện tượng này là gì?

Đáp: Hiện tượng này là aptomat sẽ nhảy sau khi nguồn điện được bảo vệ bị ngắt; một nguyên nhân khác là để bảo vệ đường dây khi chuyển đổi nguồn kép.

Rơ le dòng dư dòng ASJ là loại tự động phục hồi và đặt lại khi nguồn phụ bị mất. Theo các điều kiện đã đề cập ở trên, thiết bị có thể được chọn là loại không tự động tác động khi mất nguồn.

Hỏi: Ý nghĩa của In:100A trên bảng điều khiển là gì? Có thể xóa nó đi không?

Đáp: In có nghĩa là dòng điện định mức và không thể xóa. Điều này được quy định rõ ràng trong 4.2.2.2 và 5.1 của GB/T 22387-2016, bảng điều khiển cần được đánh dấu dòng điện định mức hoặc kích thước lỗ của biến dòng dư.
