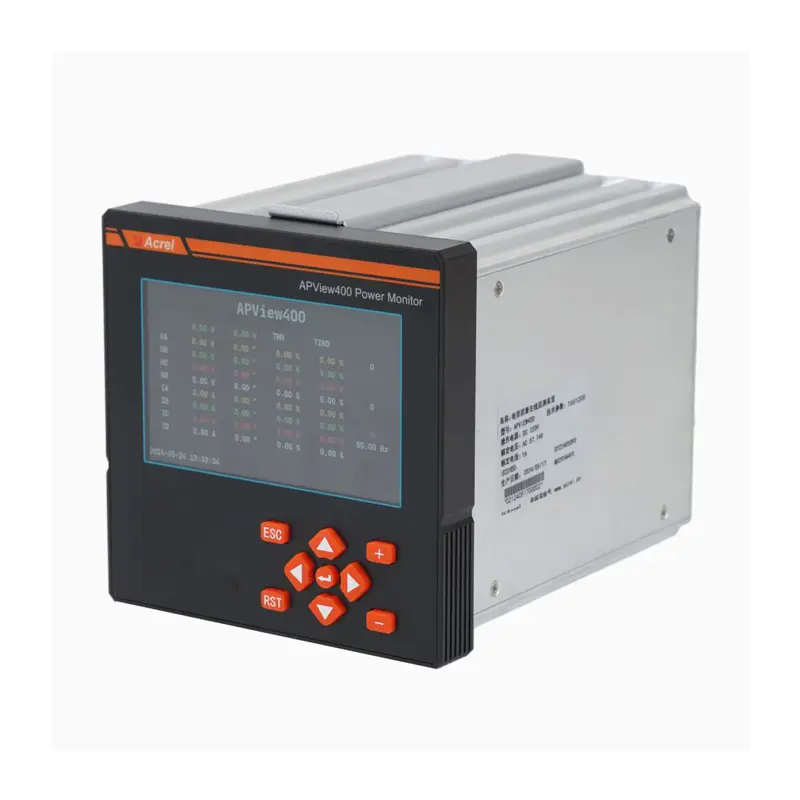

APView400 Máy phân tích chất lượng điện được chứng nhận lớp A

Mô tả sản phẩm

Mô tả

• Máy phân tích chất lượng điện Acrel APView400 là thiết bị giám sát chất lượng điện chuyên nghiệp cho Hệ thống PQM. Nó tuân thủ các tiêu chuẩn IEC61000-4-30 Ed3 Class A và IEC60253-22 Class 0.2S. Với các chức năng tiên tiến như Ghi dạng sóng sự cố và Phát hiện hướng sự cố, nó có thể ghi lại hơn 2000 dạng sóng và 5000 Chuỗi sự kiện (SOE). Nó cũng có tính năng đo lường có độ chính xác cao, nền tảng đa lõi hiệu suất cao và hệ điều hành nhúng. Thiết bị phù hợp cho các hệ thống cung cấp điện lên đến 35kV và được sử dụng rộng rãi trong các ngành công nghiệp như bán dẫn, hóa dầu, thép, bệnh viện, trung tâm dữ liệu và giao thông vận tải. Nó cũng hỗ trợ nhiều giao thức truyền thông khác nhau như Modbus-RTU, Modbus-TCP và IEC61850 MMS, làm cho nó trở thành một giải pháp toàn diện để giám sát chất lượng điện.

  Thông số kỹ thuật

  ---

  Thông số kỹ thuật	Giá trị
  Giá trị định mức	Điện áp AC: AC/DC220V, AC/DC110V ≤384VA DC48V
  	Dòng điện AC: AC1A, 5A;
  Quá tải dung lượng	1.2In, làm việc liên tục
  	20 lần trong 1 giây
  nguồn cung cấp	Định mức: AC/DC220, AC/DC110V hoặc DC48V
  	Độ lệch cho phép: -20% - +20%
  	Tiêu thụ điện năng: ≤15W
  Tiêu thụ điện năng	≤0.5VA (một pha)
  Phạm vi đo	0-1.2In
  Đầu ra kỹ thuật số	Tuổi thọ cơ khí: ≥10000 Chế độ đầu ra:
  	Tiếp điểm thụ động Công suất chuyển mạch: ≤4000W
  	hoặc ≤384VA Dòng điện khi bật:
  	≥16A (AC250V/DC24V) ở chế độ liên tục; ≥30A trong thời gian ngắn (200ms)
  	Độ chính xác Class 0.5
  Điện áp RMS: ±0.1%Dòng điện RMS: ±0.1%	P, Q, S: ±0.2%
  	Hệ số công suất: Class 0.5
  	Độ lệch điện áp: 0.1%
  	Độ lệch tần số: ±0.001Hz
  	Giao tiếp
  	RS485, giao thức Modbus-RTU; Ethernet.
  	Mất cân bằng ba pha
  Mất cân bằng điện áp: ±0.15%	Mất cân bằng dòng điện: ±1%
  Điện áp chịu đựng tần số nguồn	Giữa bộ nguồn và bộ đầu vào, đầu ra tín hiệu 2kV/1 phút (RMS)
  	Giữa vỏ và tất cả các bộ đầu cuối (trừ bộ đầu cuối điện áp tham chiếu dưới 40V) AC 4kV
  Nhiệt độ	Hoạt động: -10℃ ~ +55℃ Lưu trữ: -30℃ ~ +80℃
  	Độ ẩm
  ≤95% RH, không ngưng tụ, không có khí ăn mòn	Độ cao ≤2500m
